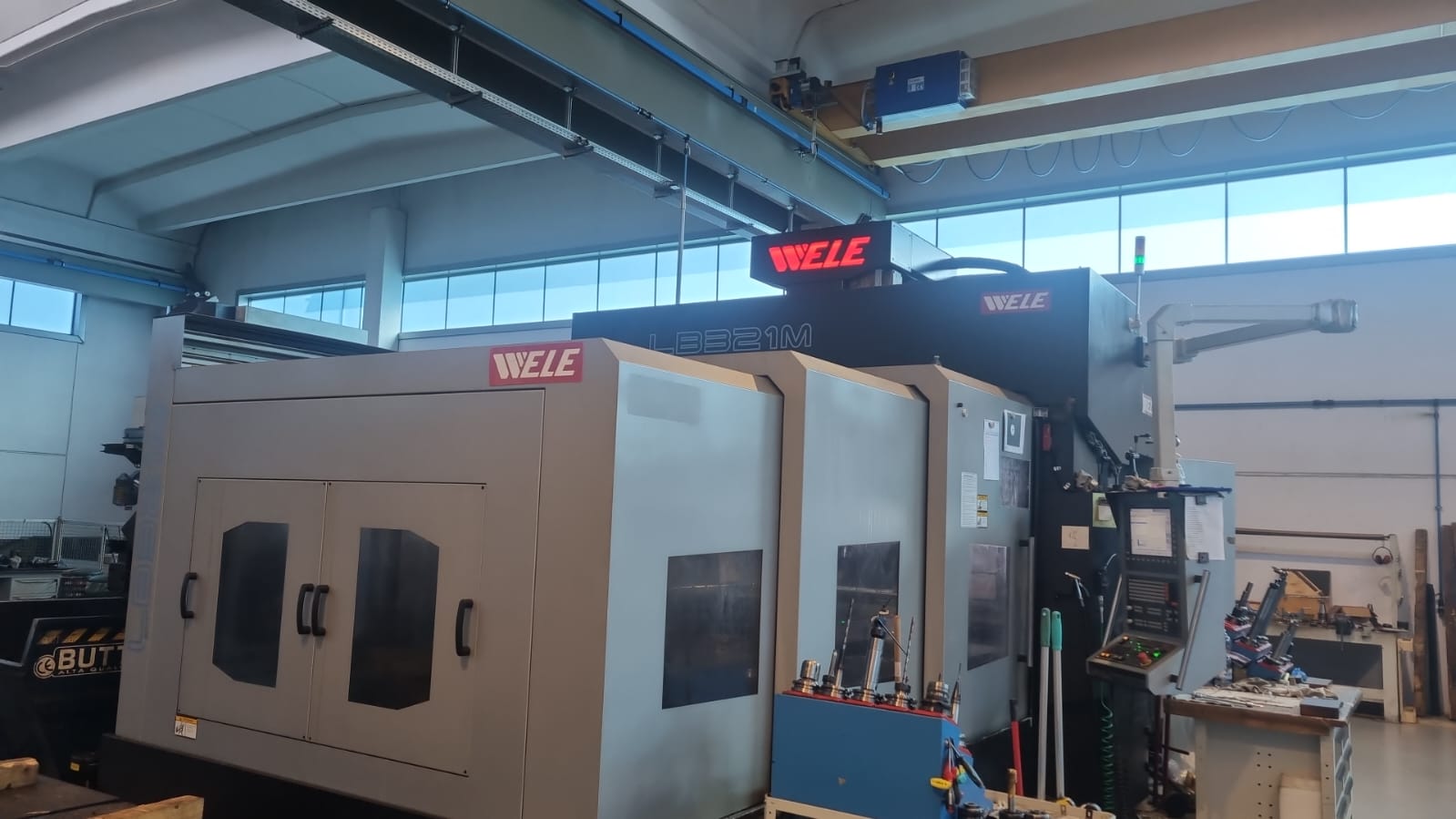

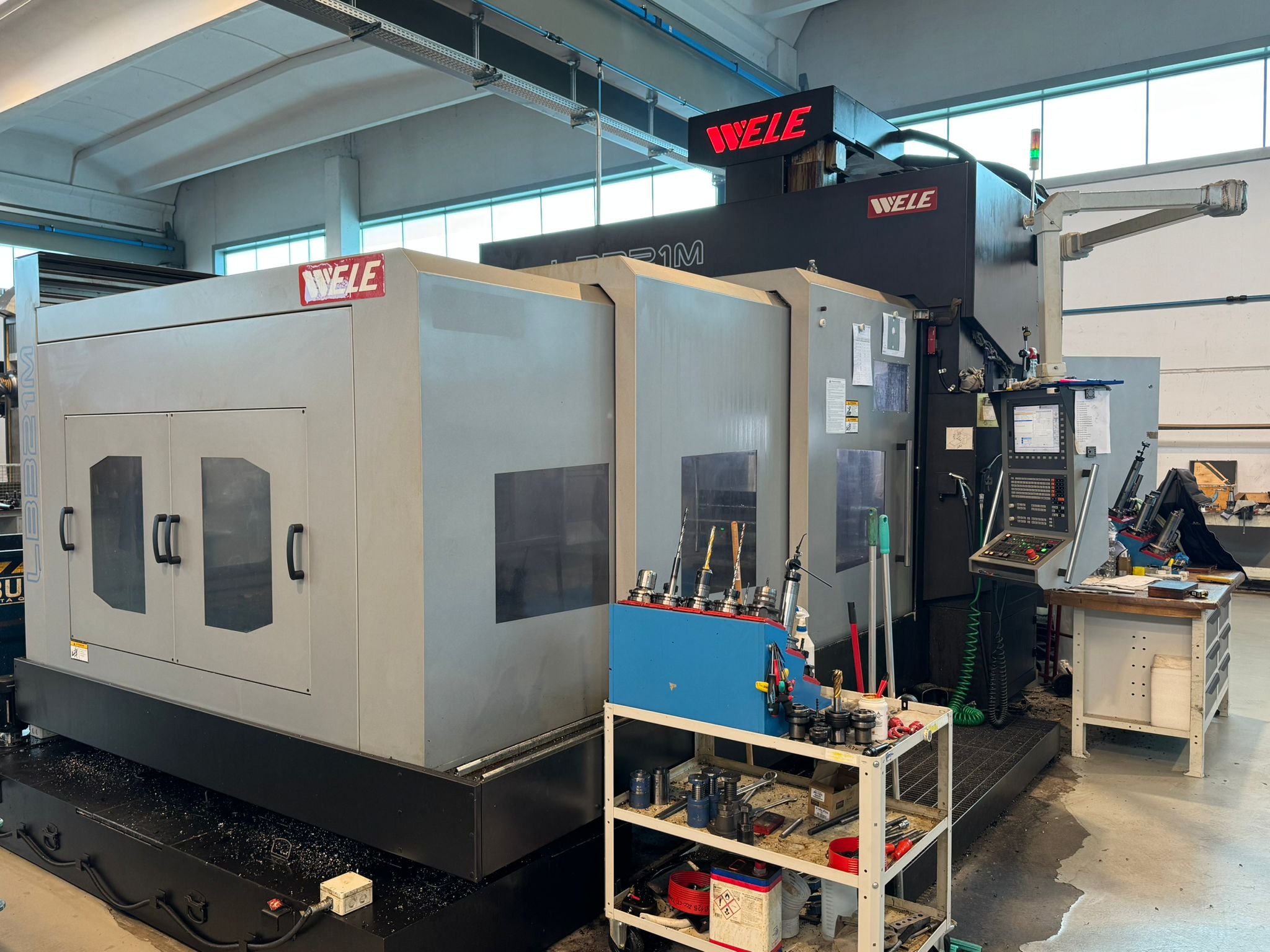

WELE
LB-321

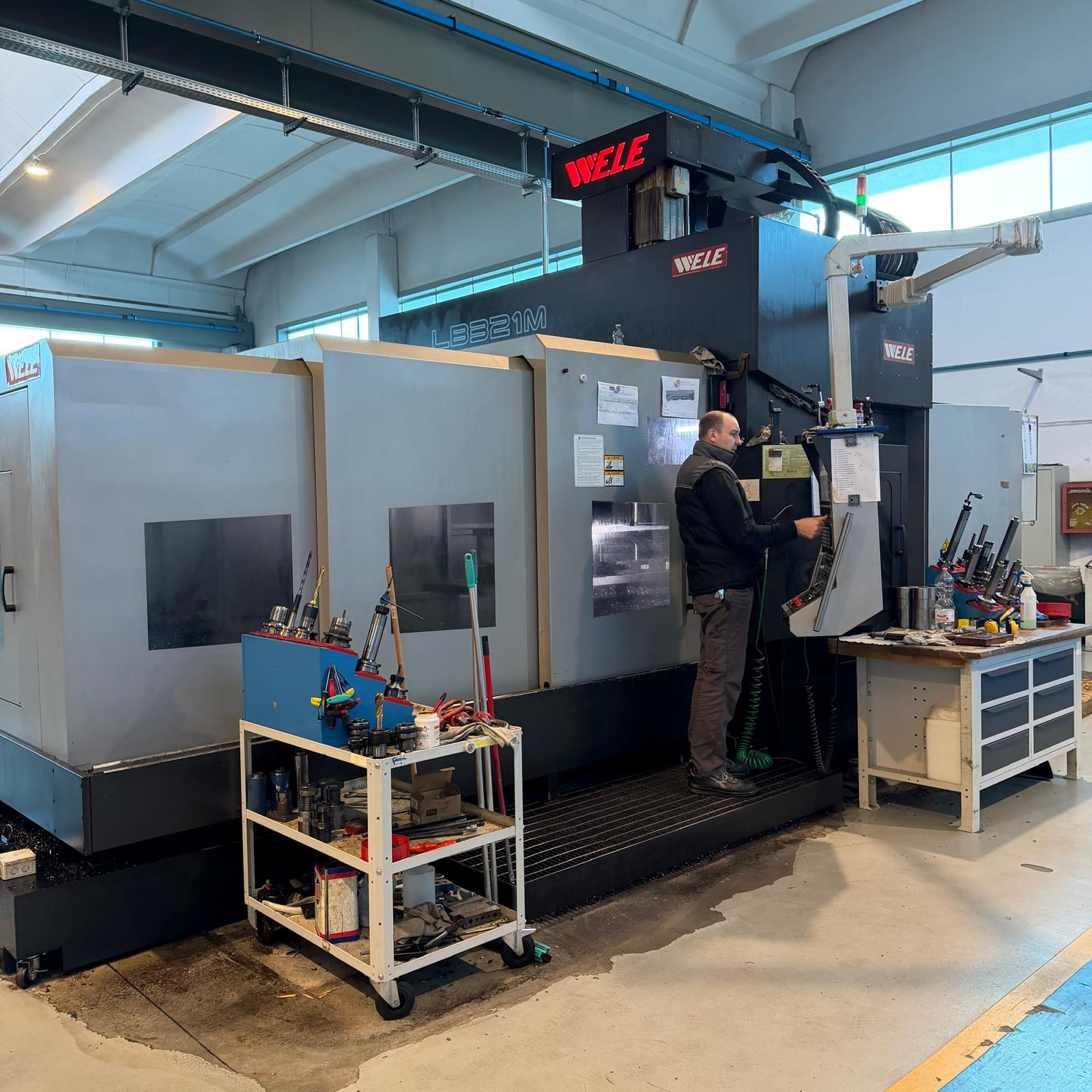

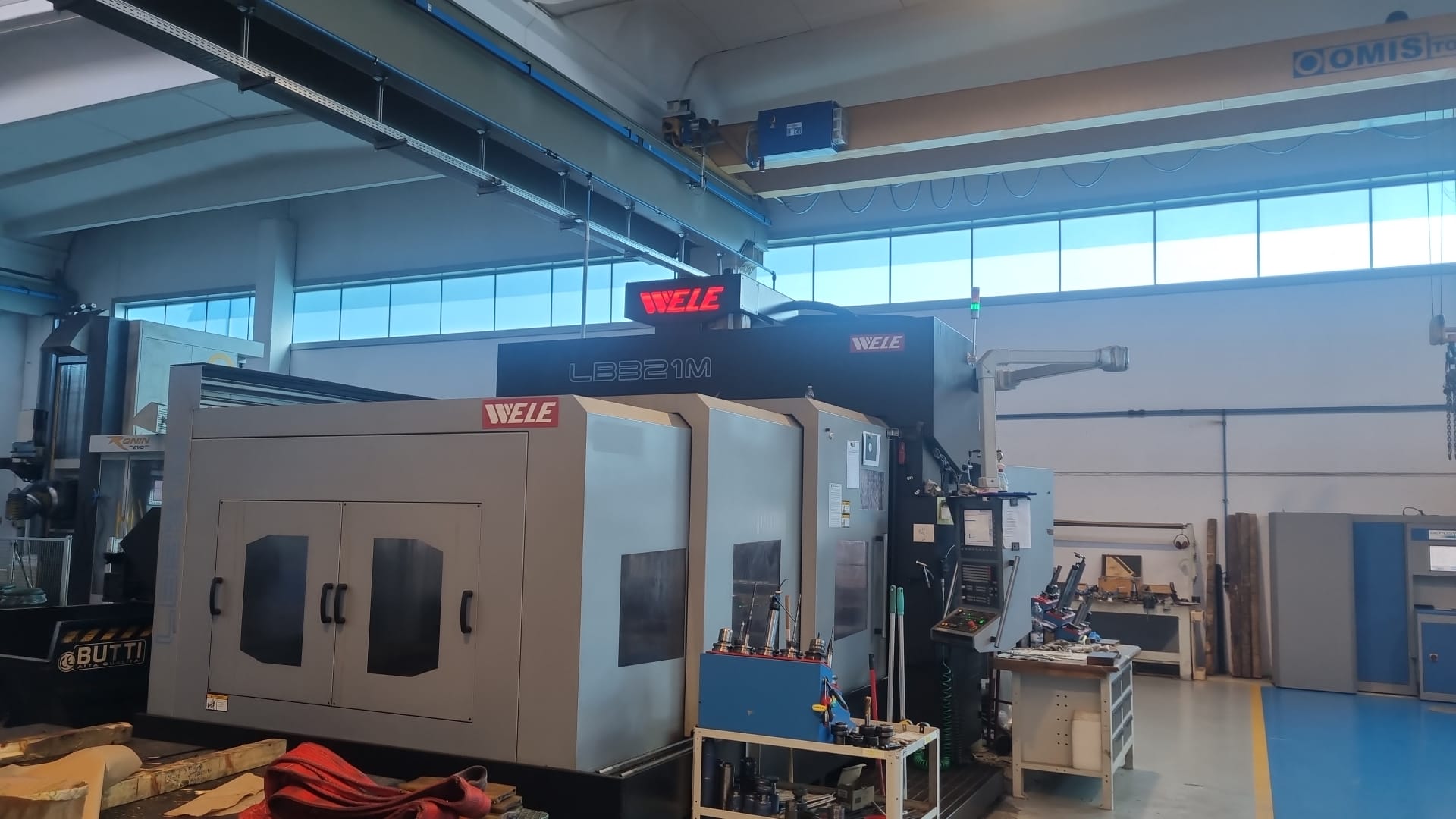

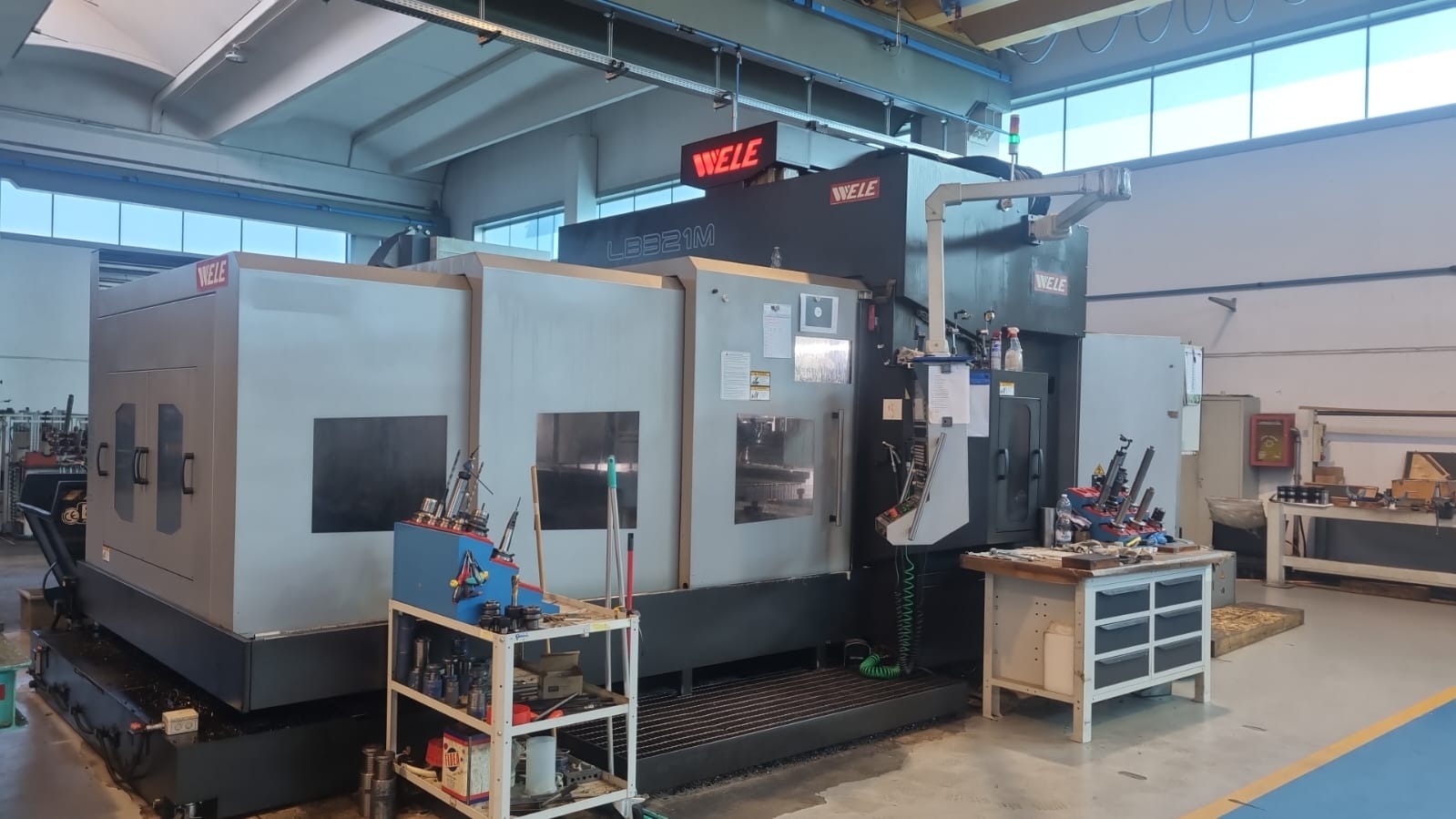

Tipo: Centro di lavoro verticale A portale

Brand: WELE

Modello: LB-321

Anno: 2020

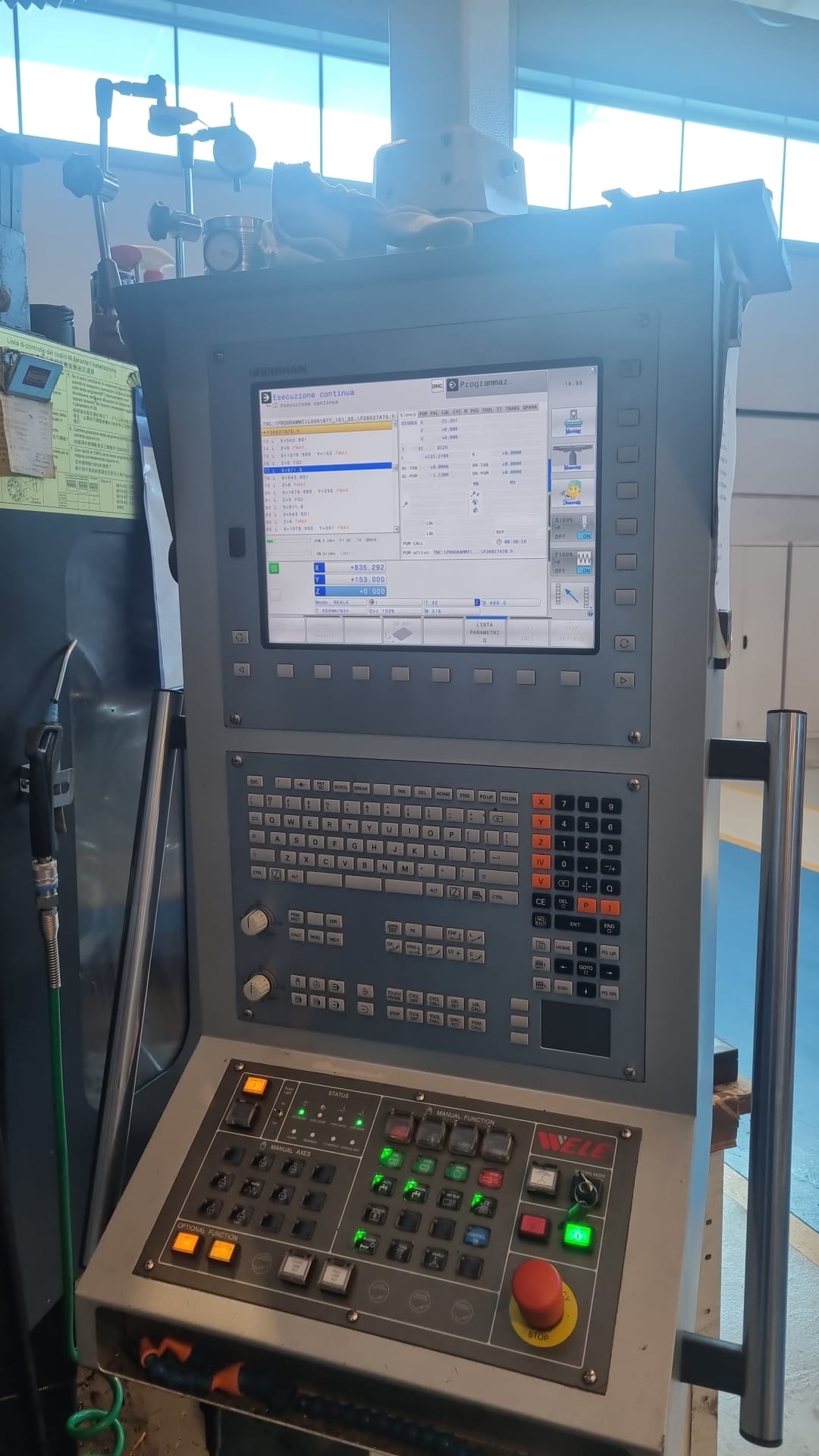

C.N.C: HEIDENHAIN ITNC 530

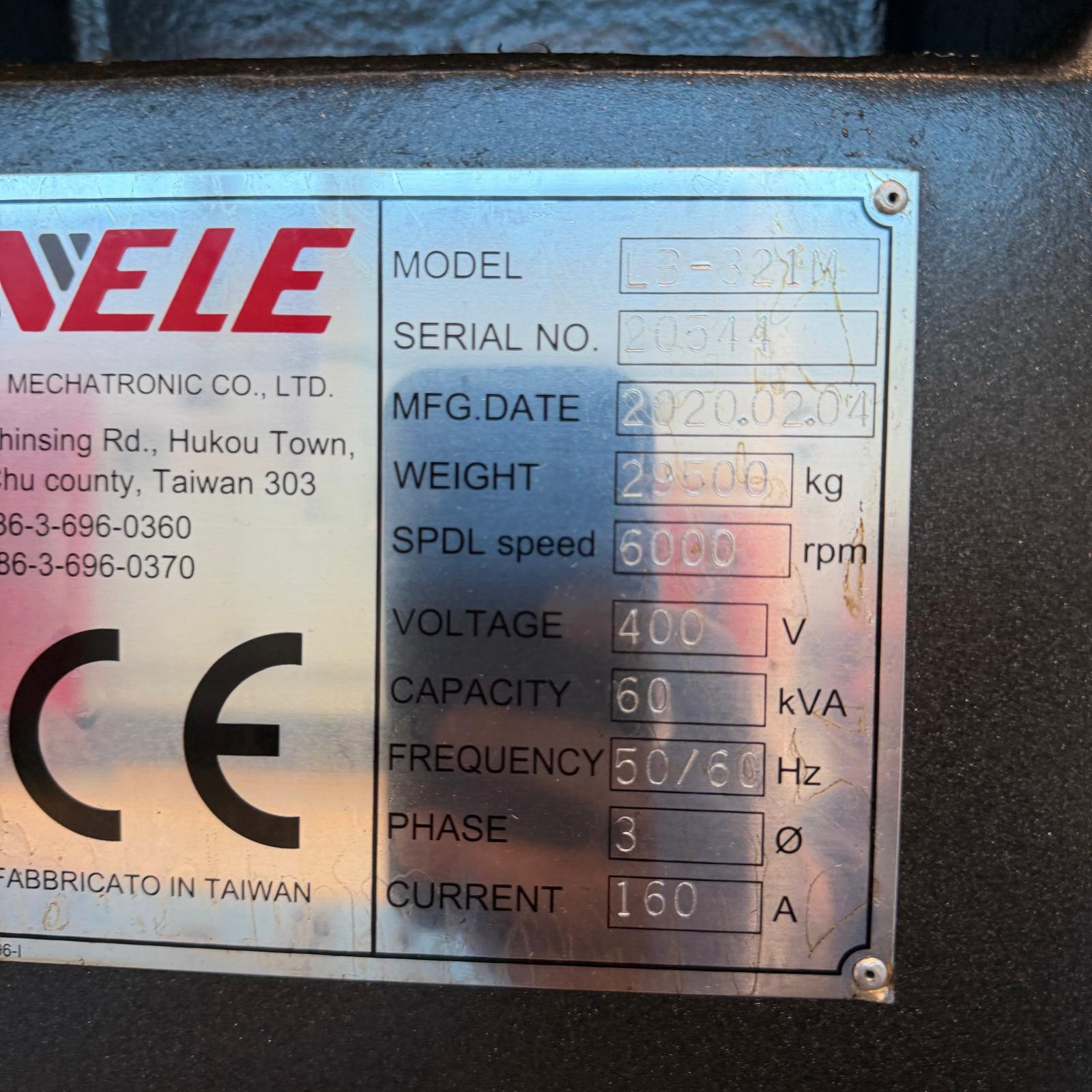

Matricola: 20544

Richiedi quotazione

Scheda tecnica

Guarda il video

Informazioni tecniche

Specifiche

Maschiatura rigida e interpolazione elicoidale. Mandrino con testa ad ingranaggi. Impianto alta pressione 20 bar.

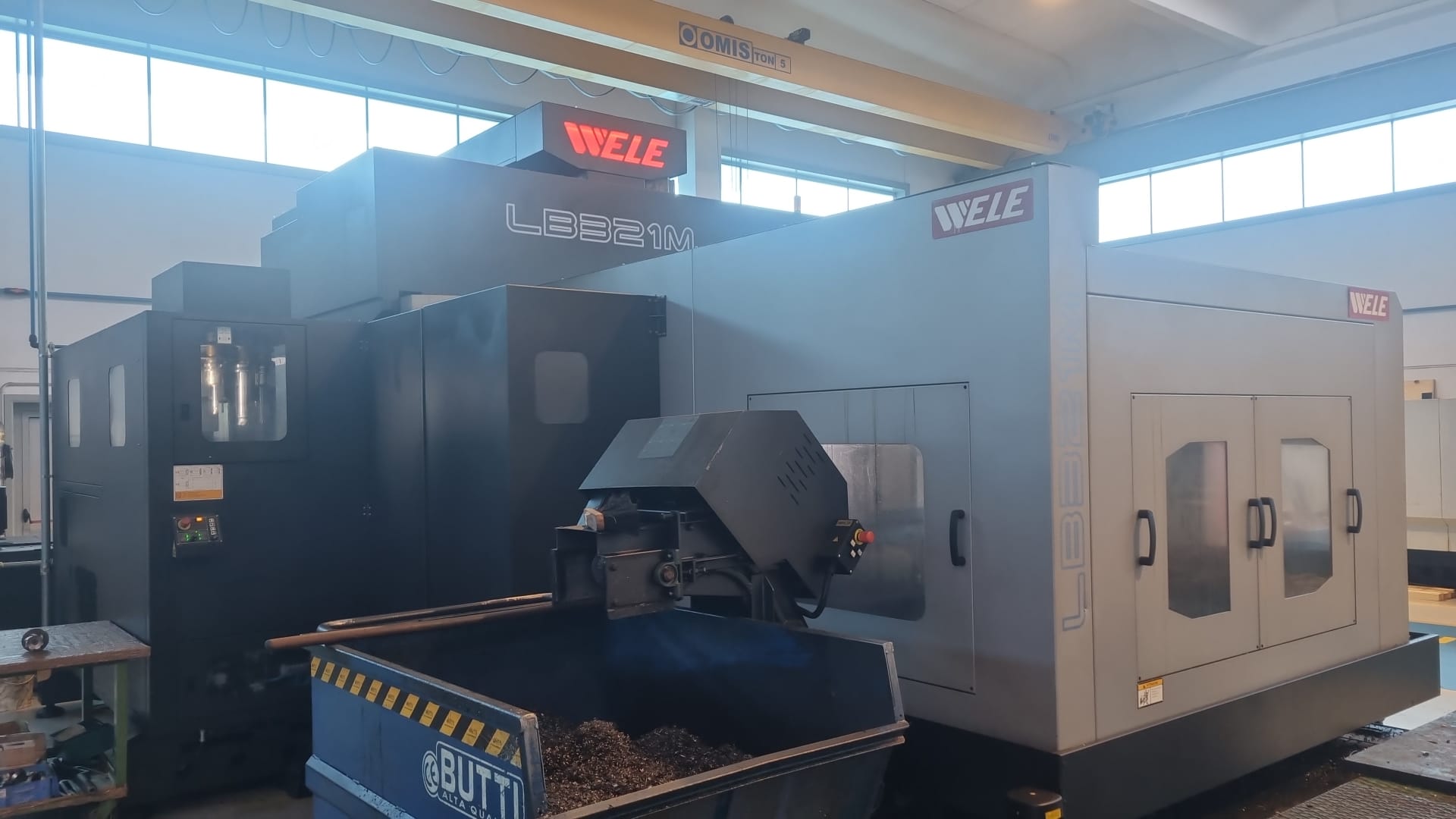

Rialzo colonna 200 mm. Copertura totale, Righe ottiche XYZ. Trasportatore trucioli a tappeto. Aria attraverso il mandrino

Testa ortogonale 90° lavorazione a 5 facce, cambio utensile automatico in verticale, orizzontale giri 2400, rotazione index ogni 5° automatica. Con passaggio acqua refrigerante alta pressione.

Software 3D.

Tavola

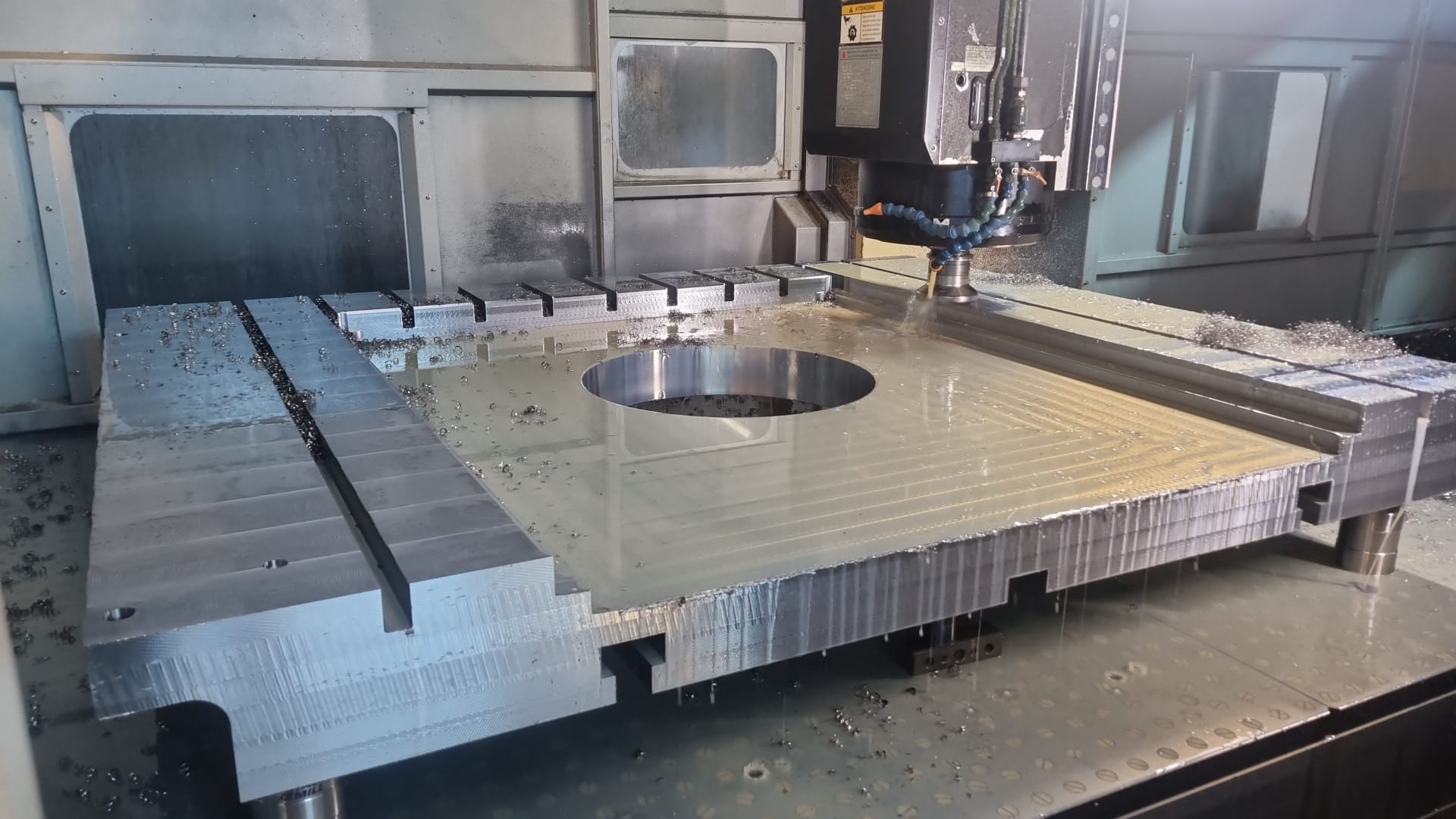

Dimensioni tavola: 3000x2000 mm
Dimensione cave a T/ passo: 28x200x10 mm
Max peso ammesso: 12000 kg

Capacità

Corsa asse X longitudinale: 3060 mm
Corsa asse Y trasversale: 2150 mm
Corsa asse Z verticale: 800 mm

Mandrino

Attacco mandrino: BT50 ISO
Velocità di rotazione: 10-6000 giri/min.
Potenza motore: 22-26 Kw

Avanzamenti

Rapido asse X,Y,Z: 24000/24000/20000 mm/min

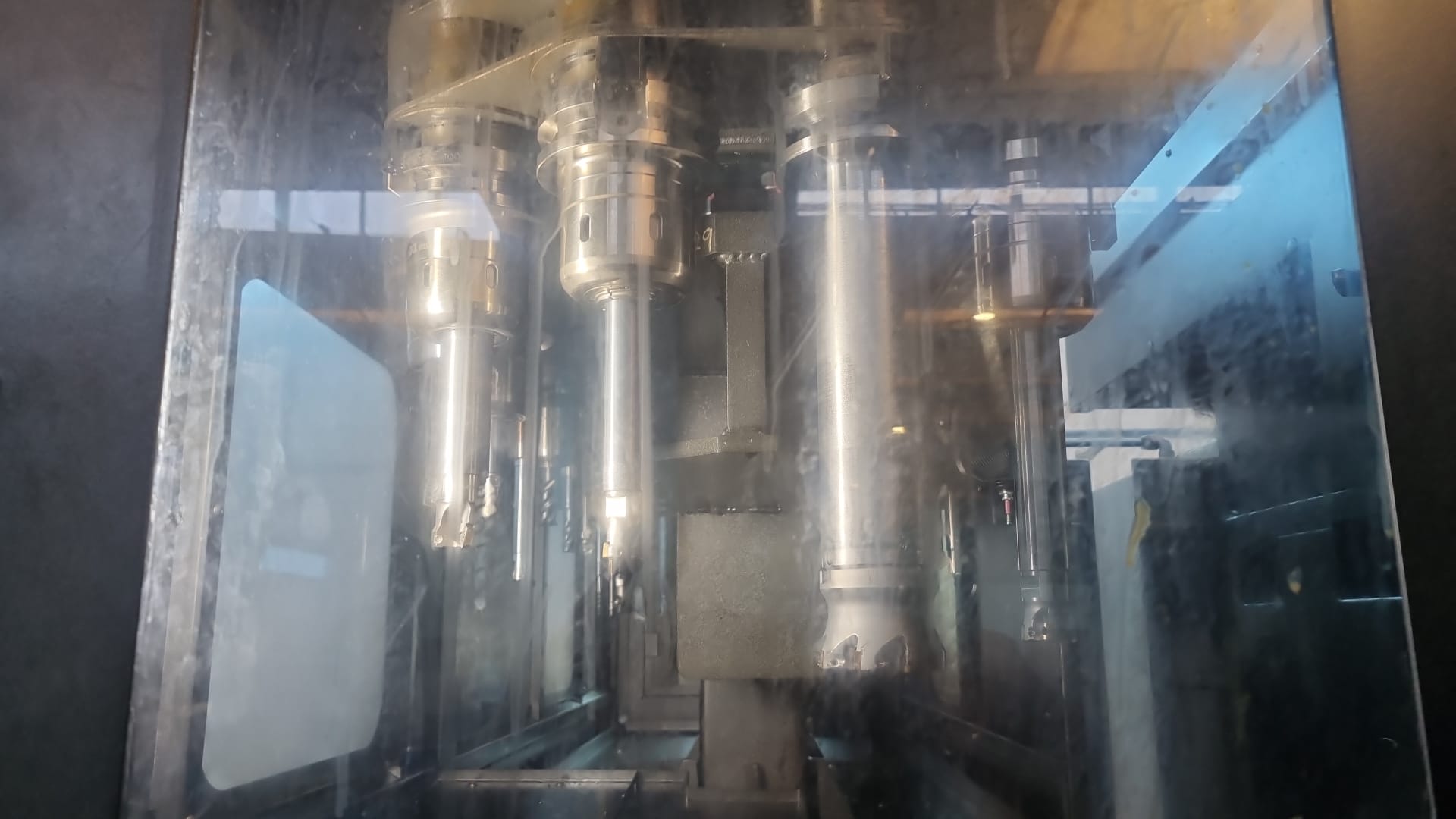

Magazzino utensili

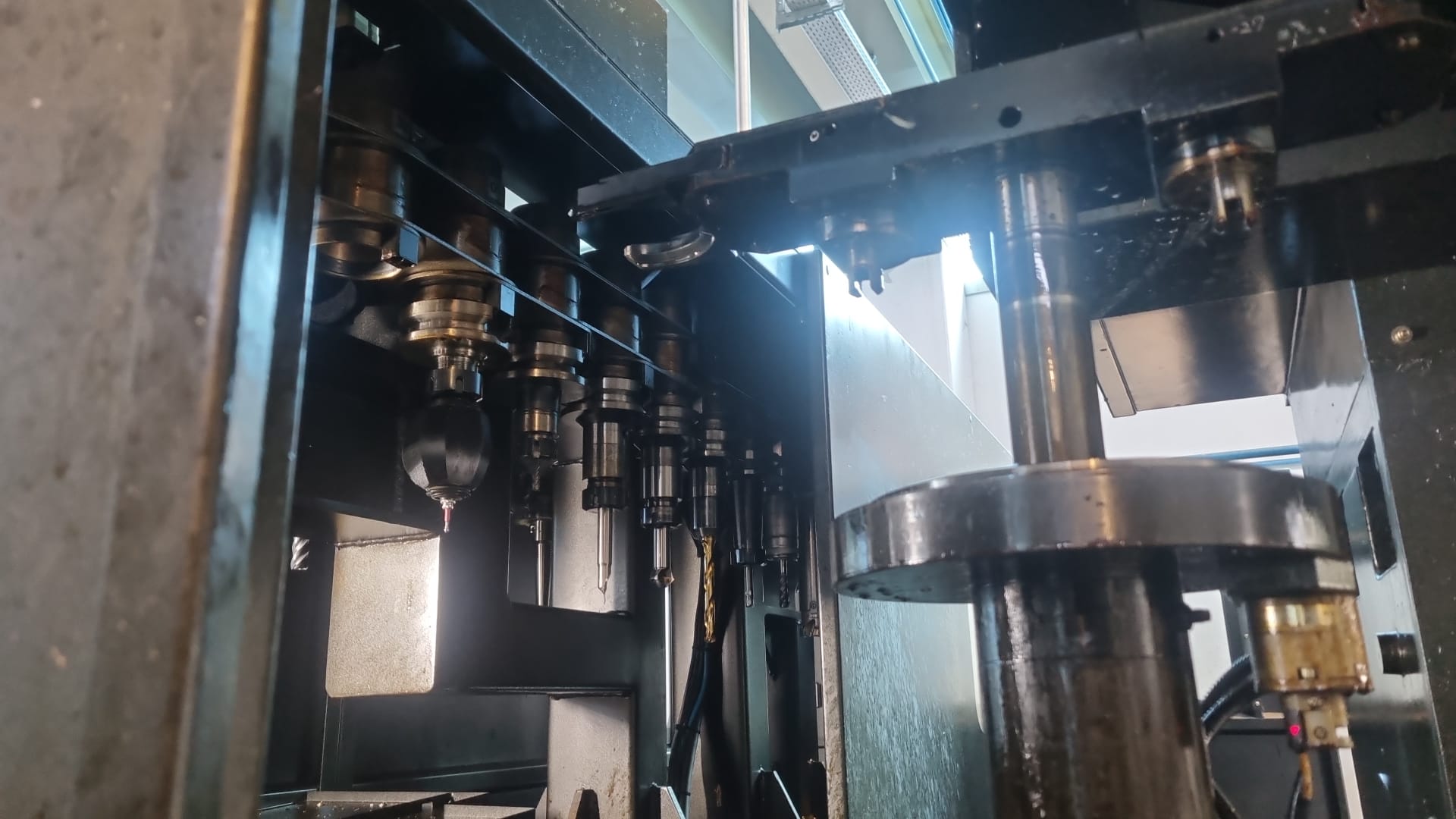

Stazioni portautensili: 32 nr.

Proprietà specifiche

Distanza tra piano tavola e naso mandrino	400-1200 mm
Distanza tra le colonne	2300 mm
Precisione di posizionamento	+- 0,005 mm
Ripetibilità	+- 0,003 mm
Dimensioni macchina	8365x4550x4350 mm
Peso macchina	33.000 kg

Tavola mm. : 3000x2000

Corse X,Y,Z mm. : 3060x2150x800

Giri/min : 10-6000

Potenza Kw : 22-26

ISO : BT50

Utensili : 32
