PALMARY

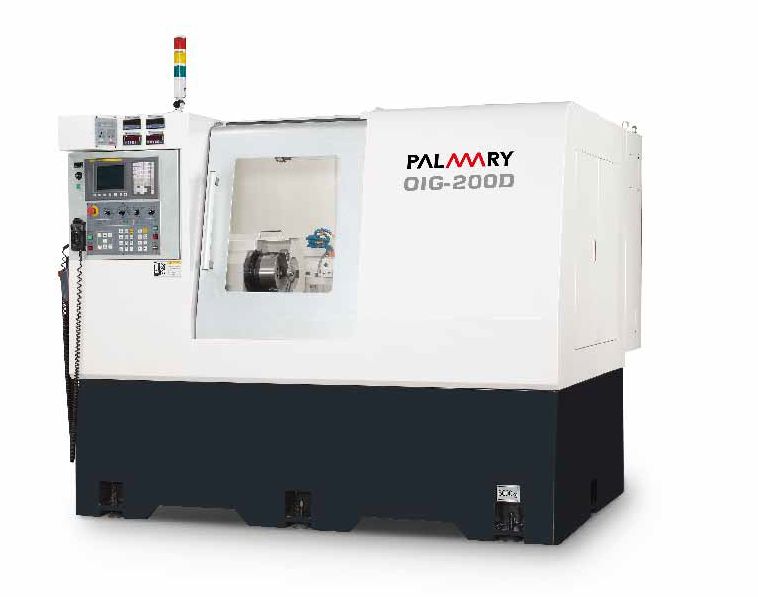

OIG 200D
Tipo: Rettifica per interni
Brand: PALMARY
Modello: OIG 200D
C.N.C: Fanuc Oi - TF
Informazioni tecniche
Specifiche

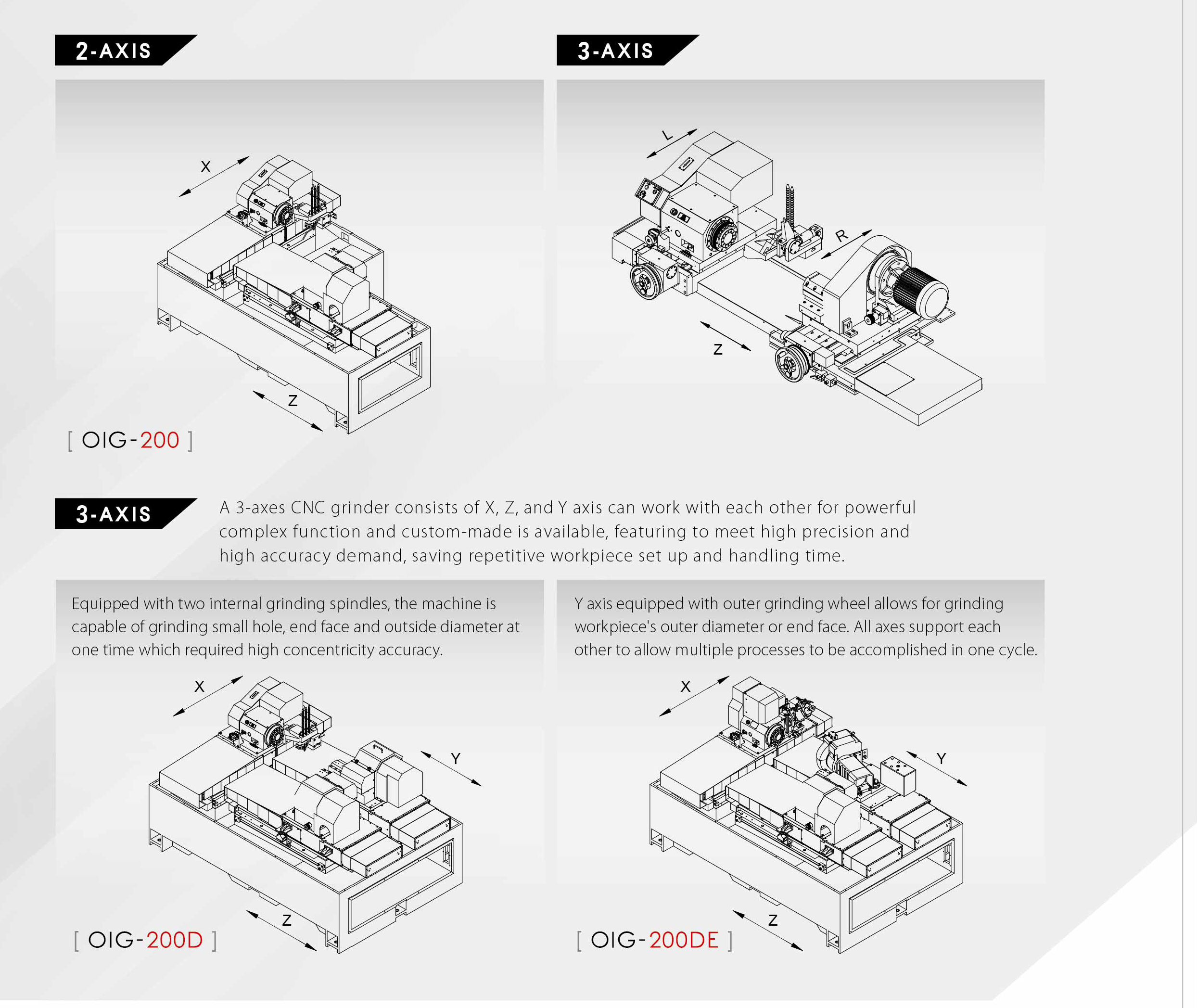

TRE ASSI
CAPACITA’
- Capacità di rettificatura: Da 6 a 200 mm
- Lunghezza max del pezzo: 200 mm
- Rotazione ammessa sulla tavola: 400 mm
- Copertura rotante della testa porta pezzo: 280 mm
- Corsa trasversale max della tavola: 540 mm
- Velocità max di avanzamento asse Z: 5 m/min
- Velocità del mandrino: 0-500 min¯¹
- Velocità di avanzamento dell’asse X: 5 m/min
- Unità min di spostamento dell’asse X: 0.001 mm
- Unità min. di spostamento dell’asse Z: 0.001 mm
DIMENSIONI MACCHINA
- Peso lordo: 5700 kg
Ø interno rettif. mm. :
Lunghezza rettif. mm. :
Giri/min. :
Capacità di rettificatura : Da 6 a 200 mm
Lunghezza massima del pezzo : 200 mm
Rotazione ammessa sulla tavola : 400 mm
Peso lordo : 5700 Kg
