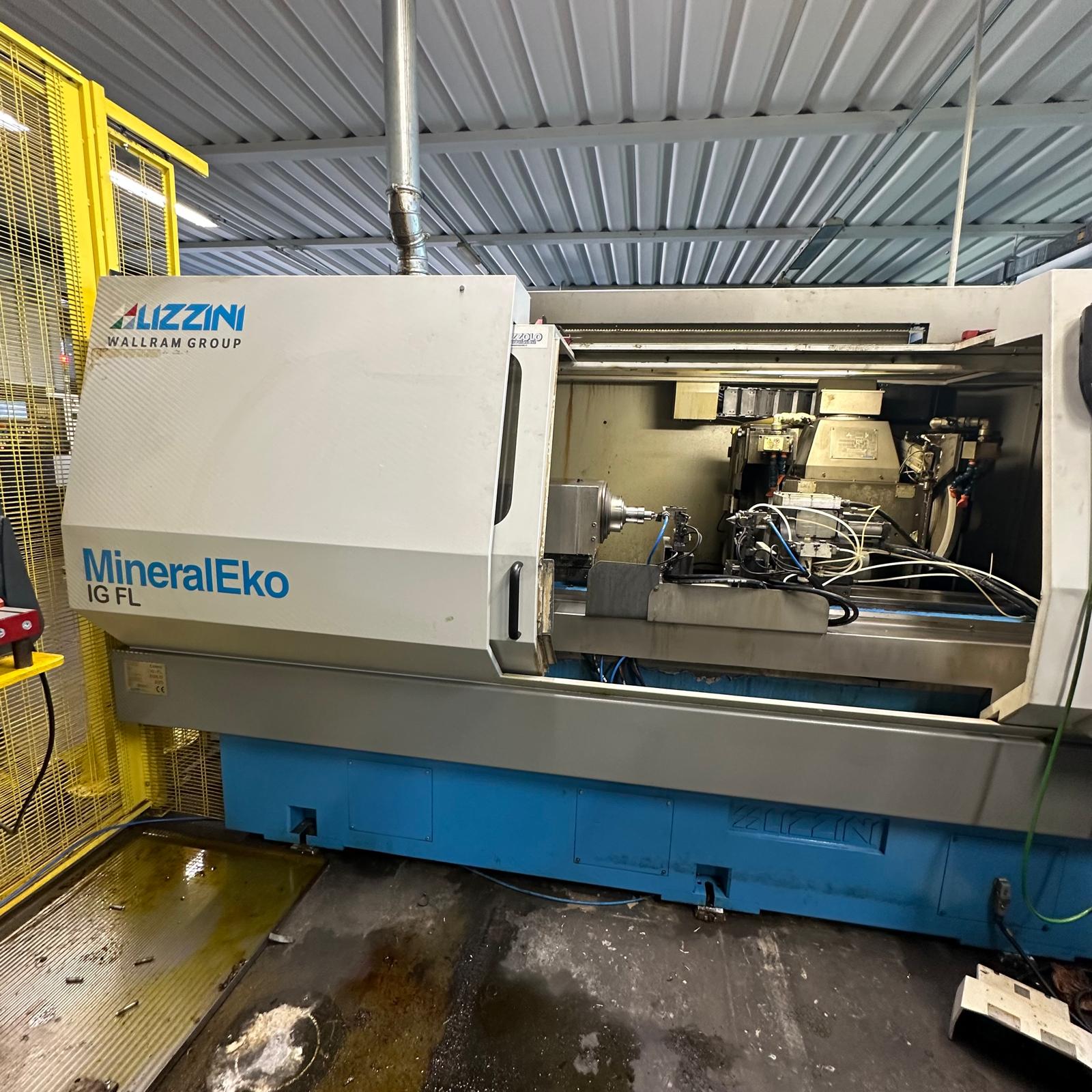

Tipo: Rettifica per esterni Esterni
Brand: LIZZINI
Modello: IG-FL
Anno: 2015

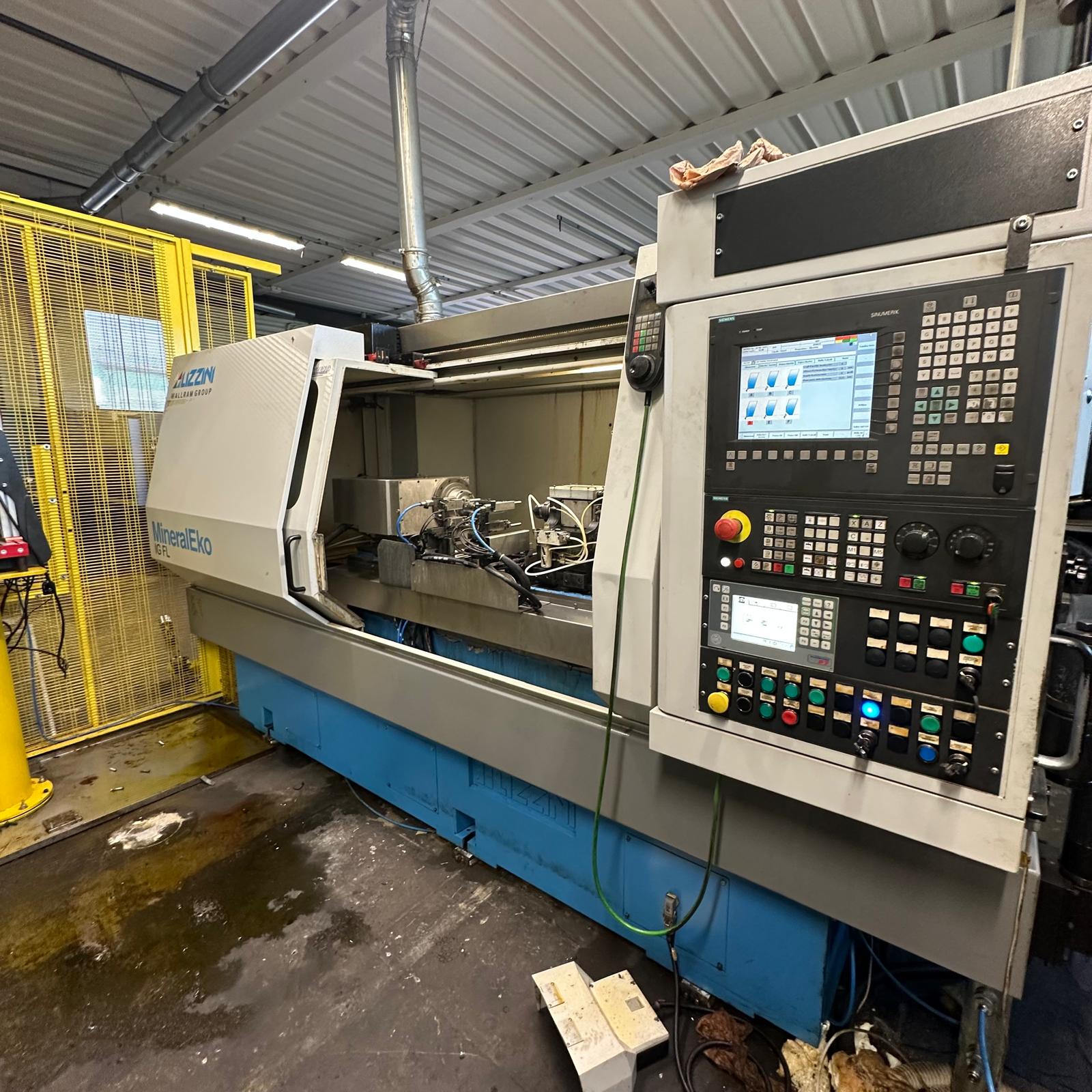

C.N.C: SIEMENS
Matricola: 2015.10
Specifiche
Con doppia mola.
Con doppio Marposs per misura diametrale e sonda Renishaw per presenza pezzo

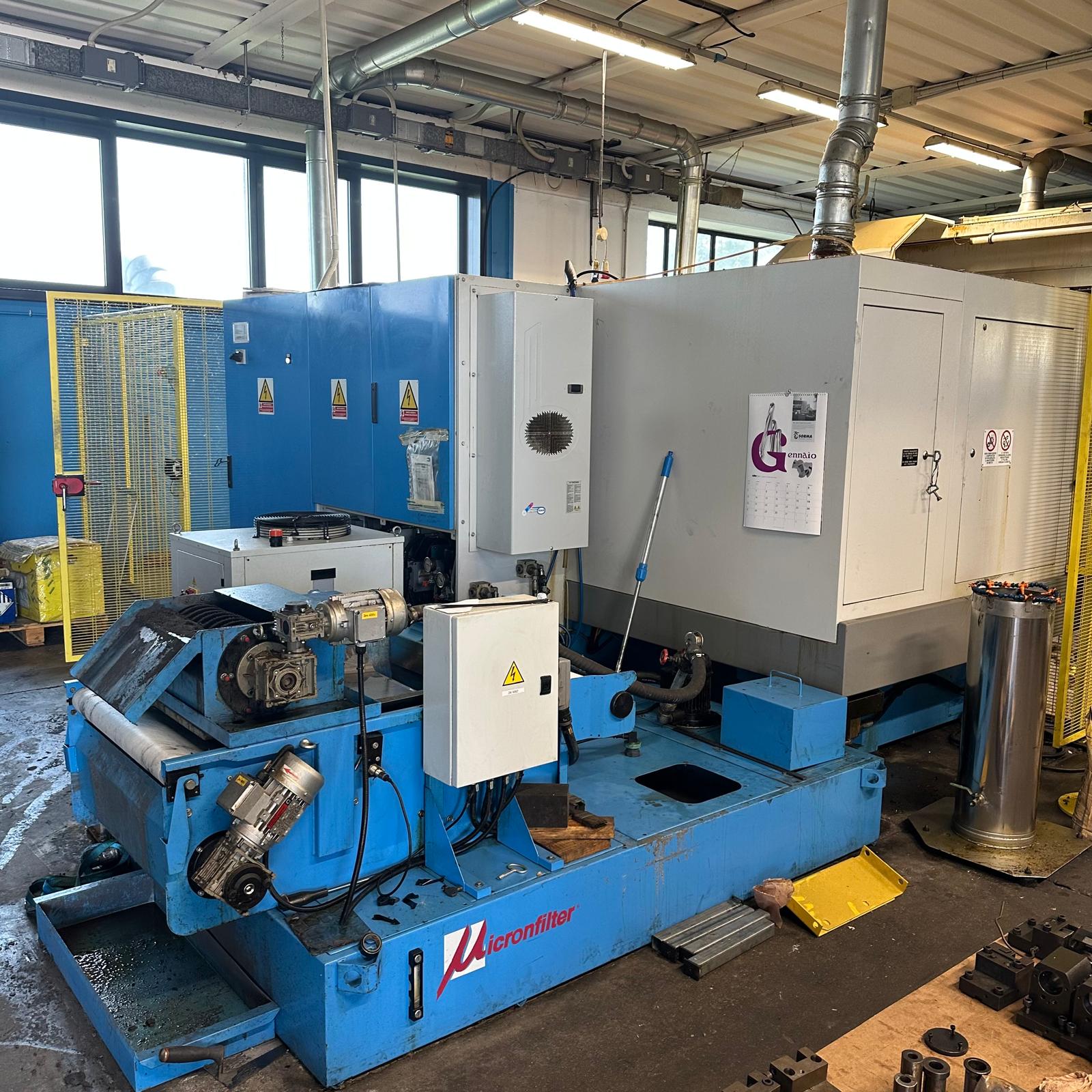

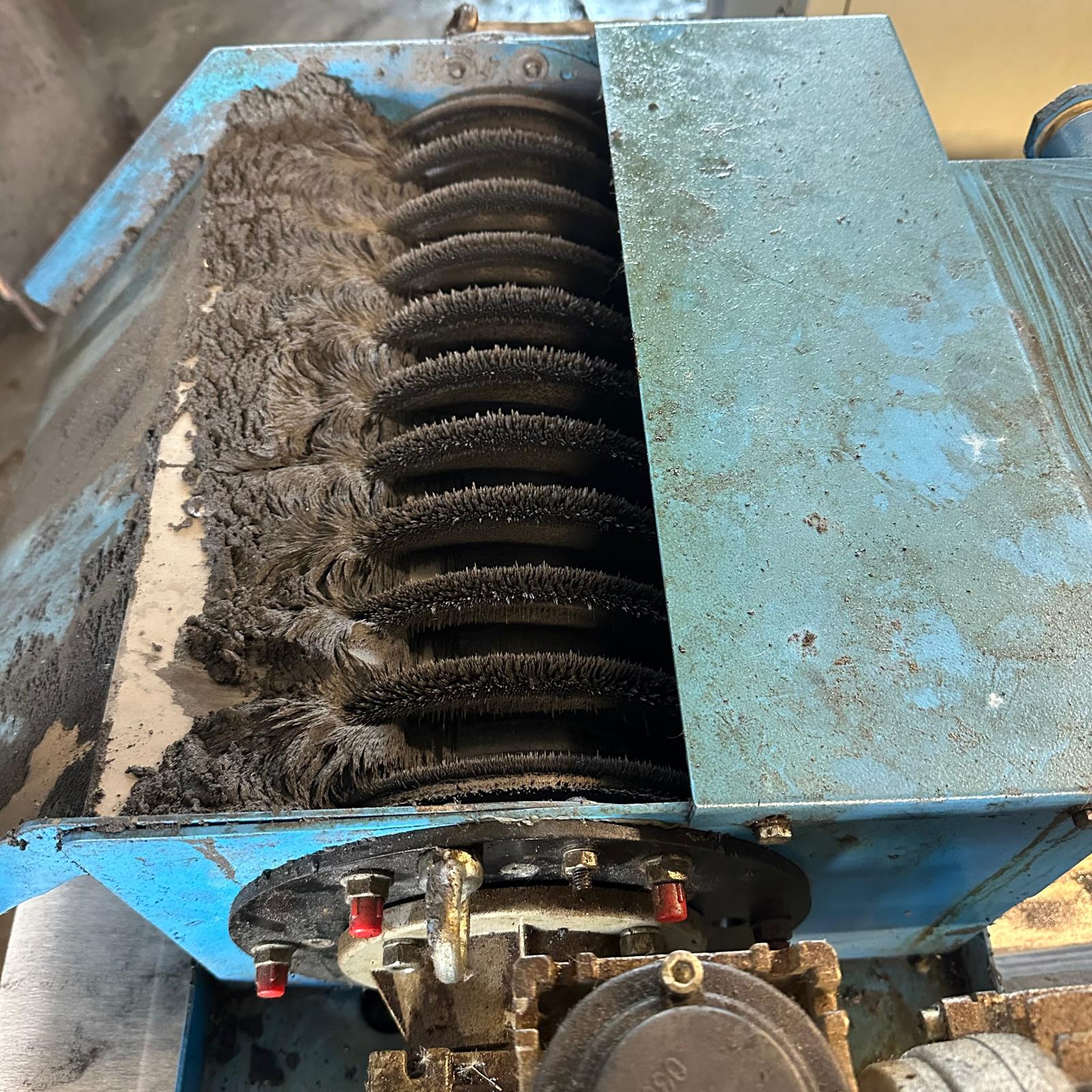

Separatore magnetico con vasca e filtro a carta.
Proprietà specifiche
Altezza punte sulla tavola: 200 mm
Lunghezza max rettificabile: 1000 mm
Peso max tra le punte: 140 kg
ASSE LONGITUDINALE Z TAVOLA:
Corsa longitudinale 1200 mm
Velocità max di traslazione 12.000 mm/1′
Risoluzione min di avanzamento 0,0001 mm
ASSE TRASVERSALE X TESTA PORTA MOLA
Corsa trasversale 300 mm
Velocità max di traslazione 10.000 mm/1′
Risoluzione min avanzamento 0,00005 mm
Dimensioni mole:
Mola 1: 500X80X203,2 mm
Mola 2: 620X120X203,2 mm
Velocità max mola 50 m/s
Il peso della mola viene calcolato considerando densità p= 2700 kg/m3
Potenza max 24 kw
Pressione richiesta per aria compressa 5.5 bar

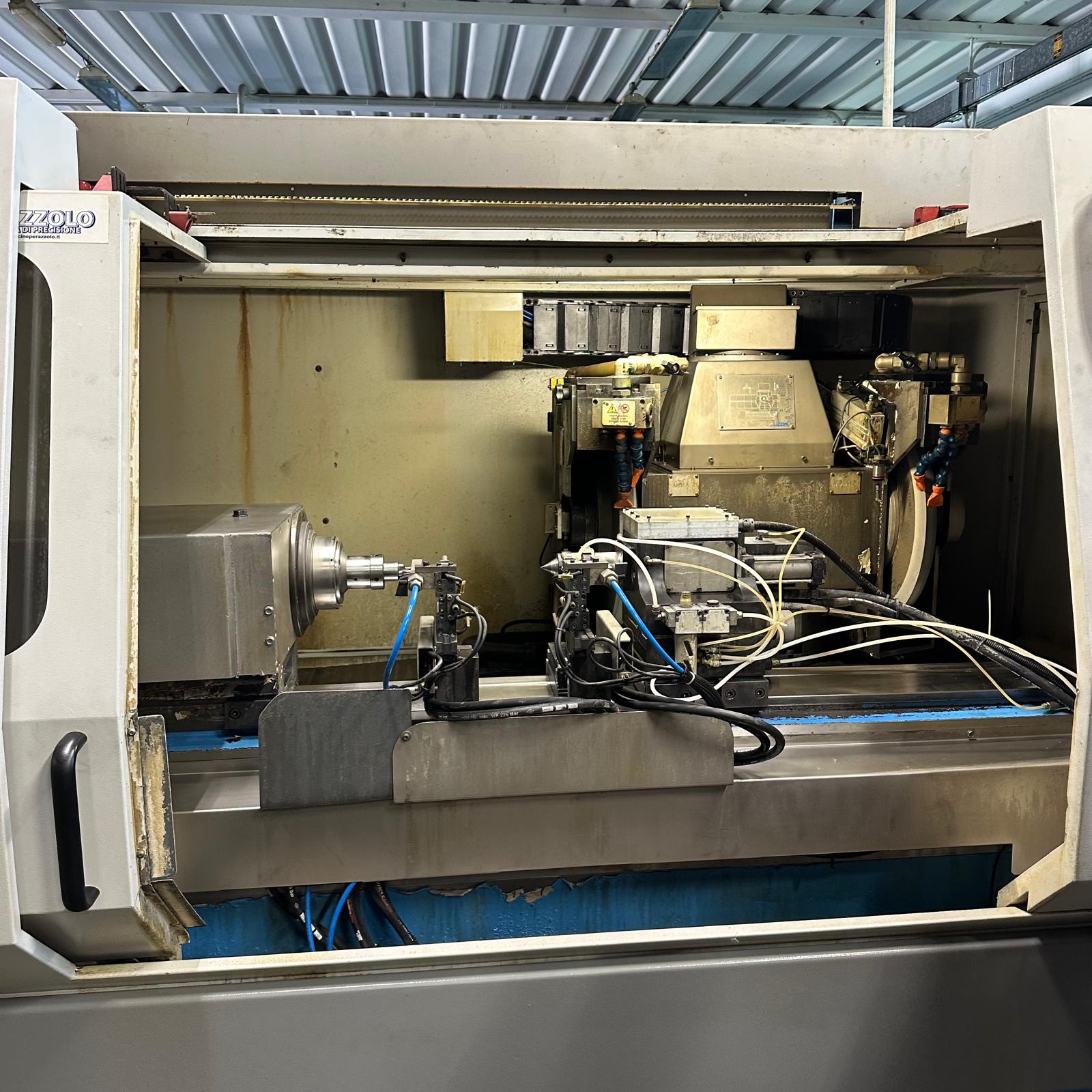

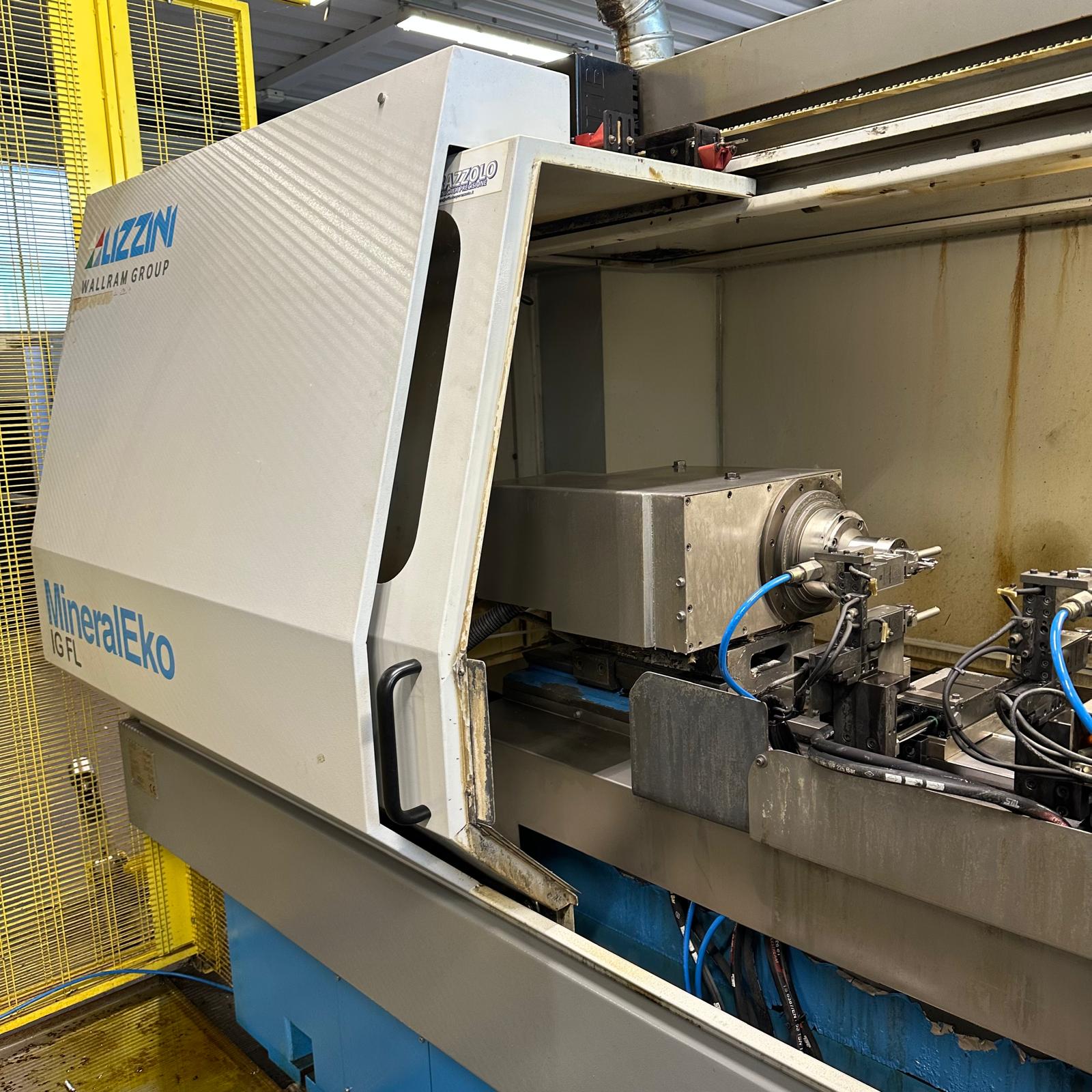

TESTA PORTA PEZZO
Velocità del pezzo 10-800 g/1
CONTROPUNTA
Corsa max canotto 40/70/100
Regolazione micrometrica +/- 0,07 mm
Altezza punte mm. : 200
Distanza punte mm. :
