SACHMAN TRT3 I4HS

Tipo: Fresatrice A montante mobile

Brand: JOBS

Modello: SACHMAN TRT3 I4HS

Anno: 2022

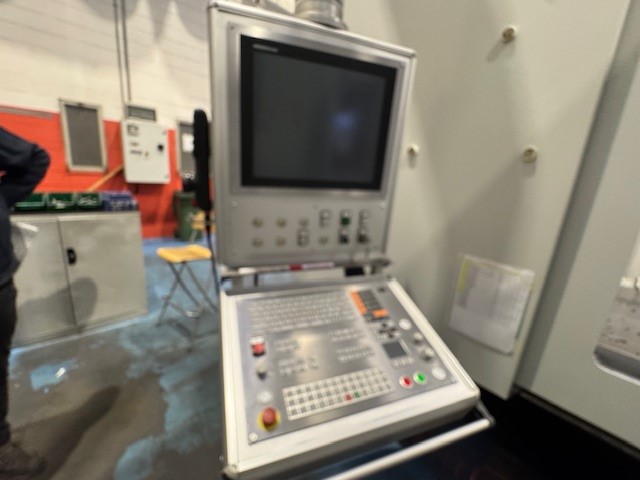

C.N.C: HEINDENHAIN TNC640 HSCI

Richiedi quotazione

Scheda tecnica

Informazioni tecniche

Specifiche

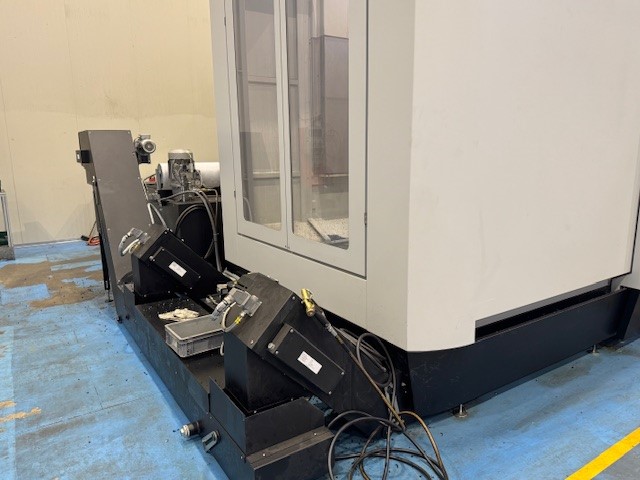

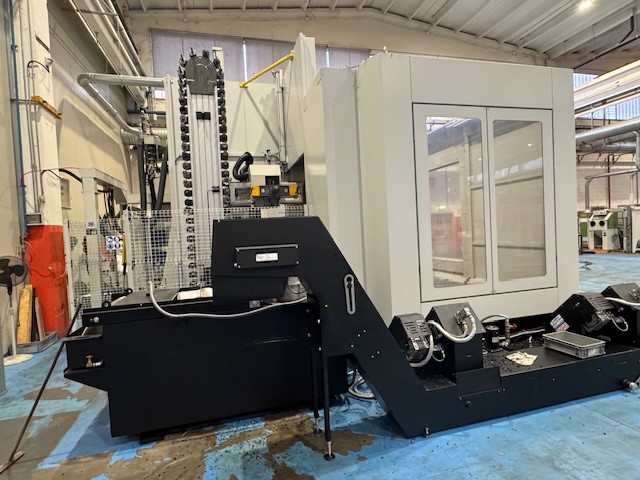

Completa di accessori per piazzamenti e utensileria, Impianto refrigerazione 40 bar , 2 trasportatori trucioli a nastro, Soffio aria mandrino, Stazione fissa di presetting laser Blum, Tastatore Renishaw RMP60, Modello 3D

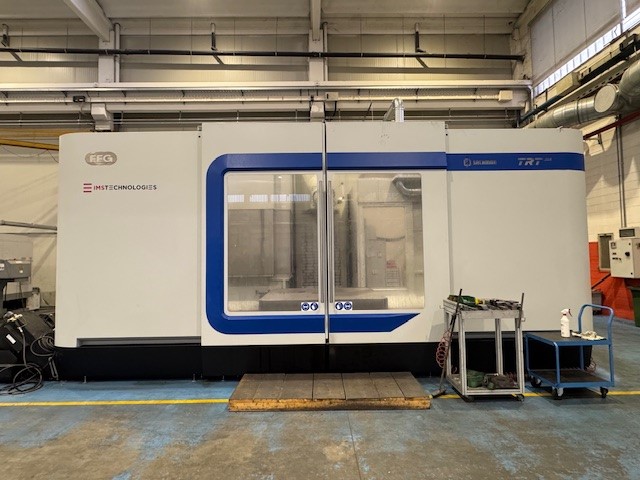

Carenatura sui 4 lati con porte scorrevoli.

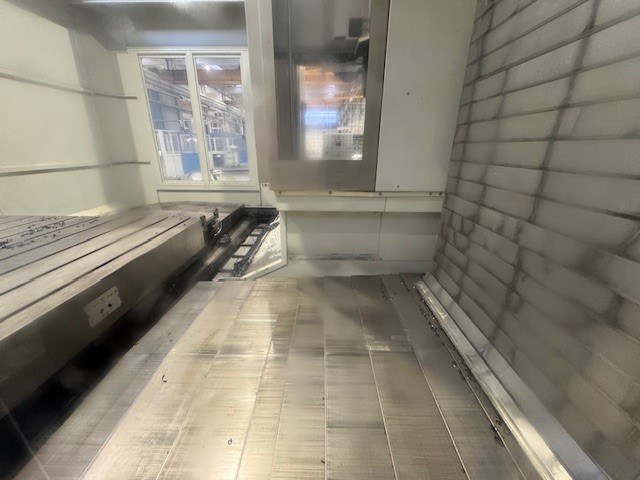

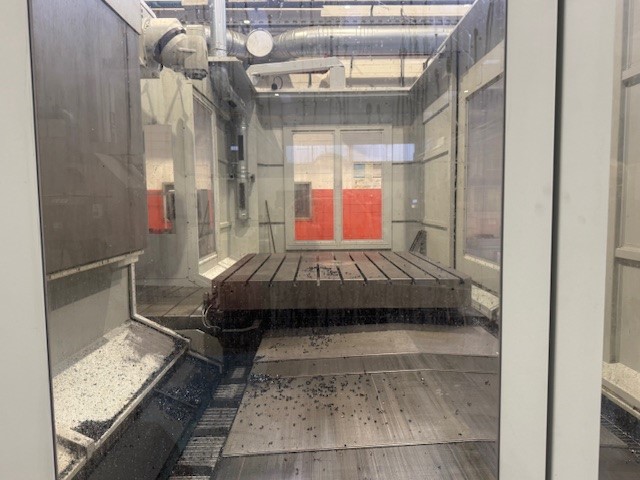

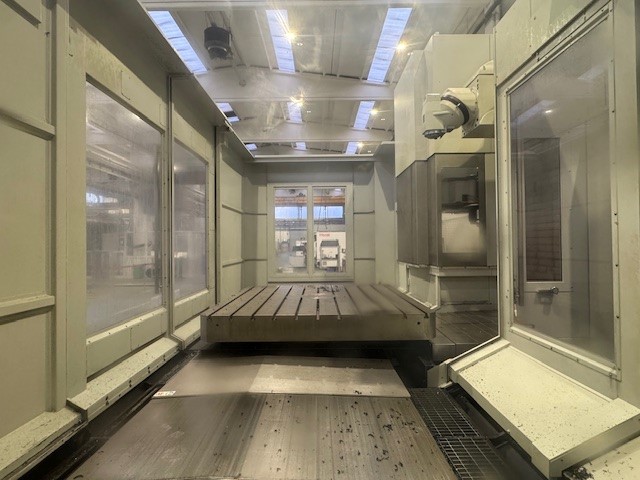

Tavola

Dimensioni tavola: 1950x2000 mm

Capacità

Corsa asse X longitudinale: 3500 mm
Corsa asse Y trasversale: 1600 mm
Corsa asse Z verticale: 2000 mm

Testa

Attacco mandrino: 50 ISO
Velocità di rotazione: 5000 giri/min.
Potenza motore: 43 Kw

Proprietà specifiche

Corsa asse X:

Cave a T 22h8 (Cava centrale 22H7)
Spinta max sull’asse: 2200 kg
Velocità di rapido: 24 m/1′
Vite a ricircolo di sfere con madrevite precaricata Ø 80 passo 20
Sistema di misura Riga Heidenhain

ASSE Y Trasversale 1600 mm

Velocità di rapido 24 m/1′
Spinta max sull’asse 1300 kg
Vite a ricircolo di sfere con madrevita precaricata Ø 63 passo 20

ASSE Z: Corsa 2000 mm

Velocità rapido 24 m/1′
Spinta max sull’asse 1600 kg
Vite a ricircolo di sfere con madrevite precaricata Ø 50 passo 20

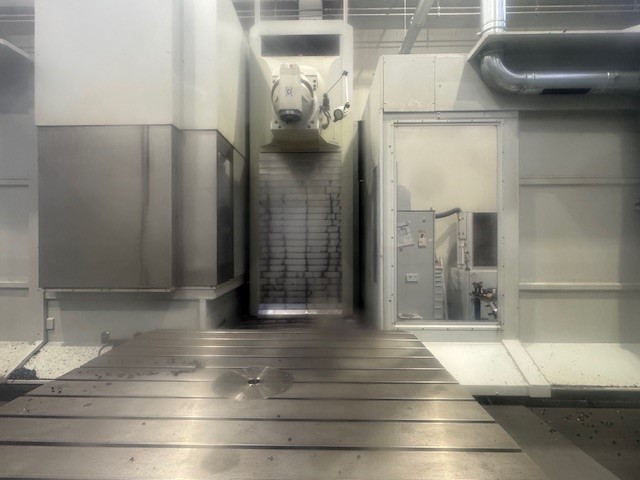

TESTA KOSMO3 (Indexaggio bicentesimale) :

Testa universale che permette di posizionarsi su qualsiasi posizione angolare, permette di ottenere su entrambi i piai di rotazione un posizionamento con una risoluzione di 0.02° mediante posizionamento su doppia dentatura Hirt. Con software che calcola i valori da programmare sui 2 piani per ottenere angoli desiderati.
CONO ISO 50 Big Plus
Giri 5000 m/1
Coppia 850 Nm

Tavola mm. : 1950x2000

Corse X,Y,Z : 3500x1600x2000

ISO : 50

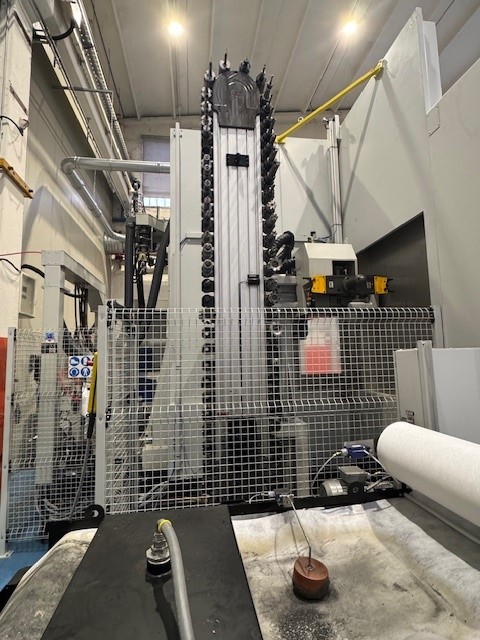

Utensili : 60

Velocità mandrino : 5000

Potenza motore : 43
